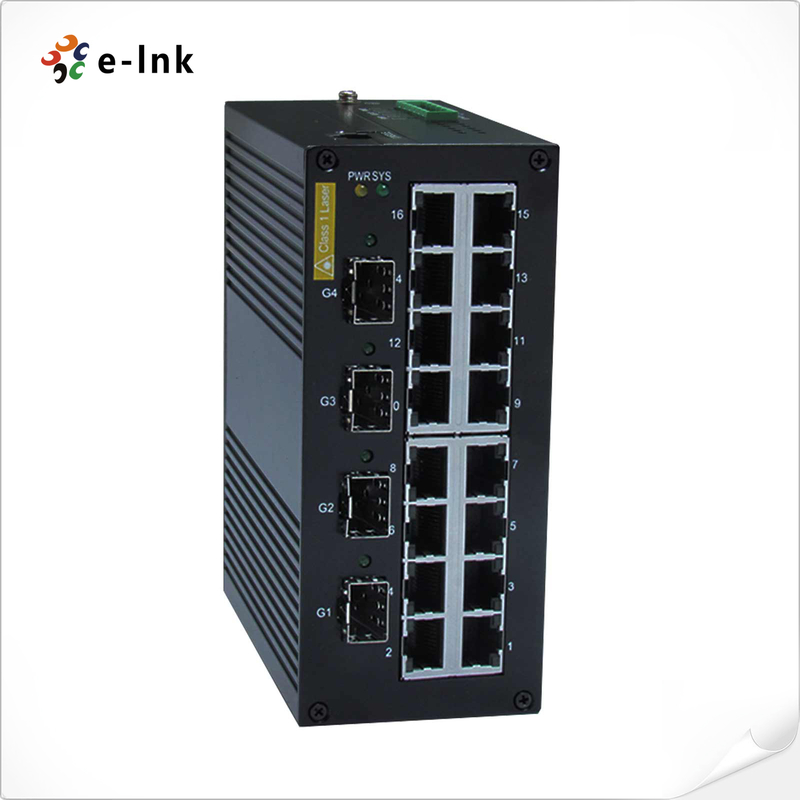

Chuyển đổi Ethernet công nghiệp được quản lý: 16 x 10/100BASETX + 4 x 1000BaseX SFP

Mô hình

Cổng 16x10/100BaseTX + 4x1000BaseX (cổng SFP)

Lợi ích

Giao diện dòng lệnh (CLI) để cấu hình nhanh các chức năng quản lý chính

Giao thức FMC Ring "Fi Ring" (thời gian khôi phục < 20ms) và RSTP/STP cho dư thừa mạng

IGMP ngắm nhìn để lọc lưu lượng truy cập đa phát

VLAN dựa trên cổng, IEEE 802.1Q VLAN và GVRP để dễ dàng lập kế hoạch mạng

Hỗ trợ phản chiếu cổng

Hỗ trợ danh sách kiểm soát truy cập (ACL)

Kiểm soát bão cho bất kỳ sự kết hợp nào của điều khiển giao thông đa phát, phát sóng và DLF

Các tính năng QoS phong phú để kiểm soát và quản lý lưu lượng dữ liệu

Port Trunk để sử dụng băng thông tối ưu

SNMPv3, IEEE 802.1X, HTTPS và SSH để tăng cường bảo mật mạng

SNMPv1/v2c/v3 cho các cấp quản lý mạng khác nhau

RMON để giám sát mạng hiệu quả và khả năng chủ động

Quản lý băng thông ngăn chặn trạng thái mạng không thể đoán trước

Chức năng khóa cổng để chặn truy cập trái phép dựa trên địa chỉ MAC

Cảnh báo tự động thông qua e-mail, đầu ra relé

Làm việc với NMS FiVision (phần mềm quản lý mạng công nghiệp) để giám sát lưu lượng truy cập và khắc phục sự cố mạng dễ dàng

Thông số kỹ thuật

Tiêu chuẩn

IEEE 802.3

IEEE 802.3u

IEEE 802.3z

IEEE 802.1D-2004 cho STP

IEEE 802.1w cho STP nhanh

IEEE 802.1Q cho VLAN Tagging

IEEE 802.1p cho lớp dịch vụ

IEEE 802.1X để xác thực

IEEE 802.3ad cho Port Trunk với LACP

IEEE 802.3x để điều khiển dòng chảy

Nghị định thư

IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Client,

TFTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog

SSH, SNMP Inform, SNTP Server/Client

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,

Bridge MIB, RSTP MIB, RMON MIB Nhóm 1, 2, 3, 9

Kiểm soát dòng chảy

IEEE 802.3x kiểm soát dòng chảy, kiểm soát dòng chảy ngược áp suất

Khả năng chuyển đổi

Dòng xếp hàng ưu tiên: 4

Số lượng VLAN có sẵn tối đa: 256

Phạm vi ID VLAN: VID 1 đến 4094

Nhóm IGMP: 256

Kích thước bảng MAC: 8K

Kích thước bộ đệm gói: 2 Mbit

Giao diện

Cổng sợi: 1000BaseX (cổng SFP), 100BaseFX

RJ45 cổng: 10/100BaseTX đàm phán tự động

Cổng bảng điều khiển: RS-232 ((RJ45 kết nối)

Liên lạc báo động: 2 đầu ra tiếp điện với sức chịu điện 1A@24V

Nhu cầu năng lượng

Điện áp đầu vào: 24 VDC (18 đến 36 VDC), đầu vào kép dư thừa

Dòng điện đầu vào:

OnAccess 740: <0.55A@24VDC

OnAccess 746: <0.55A@24VDC

Bảo vệ điện quá tải: hiện tại

Bảo vệ cực ngược: hiện tại

Kết nối: 6 thiết bị đầu cuối liên lạc

Tính chất cơ học

Bộ chứa: kim loại, bảo vệ IP30

Kích thước: 60 x 112 x 138,5 mm

Trọng lượng: 760g

Lắp đặt: DIN-Rail gắn, gắn tường

Các giới hạn môi trường

Nhiệt độ hoạt động:

Các mô hình nhiệt độ rộng: -40 đến +80°C (-40 đến 180°F)

Độ ẩm tương đối môi trường: 5 đến 95% (không ngưng tụ)

Tiêu chuẩn và Chứng nhận

An toàn: UL 60950-1

EMI: FCC Phần 15 Phần B lớp A, EN 55022 lớp A

EMS:

EN 61000-4-2 (ESD) Mức 3, EN 61000-4-3 (RS) Mức 3,

EN 61000-4-4 (EFT) Level3, EN 61000-4-5 (Surge) Level 3,

EN 61000-4-6 (CS) Mức 3, EN 61000-4-8 Mức 3

Sốc: IEC 60068-2-27

Tự do rơi: IEC 60068-2-32

Động lực: IEC 60068-2-6

Thời gian bảo hành: 5 năm
