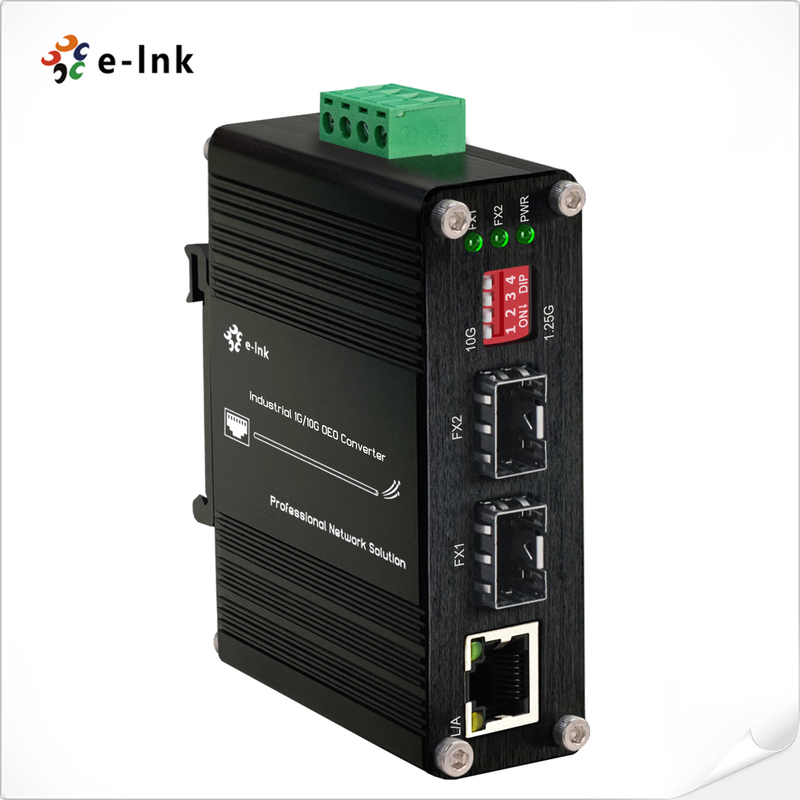

Công nghiệp 10G SFP + sang SFP + OEO Converter (3R Repeater) với 1G Ethernet Media

Bộ Chuyển Đổi OEO SFP+ sang SFP+ 1G/10G Công Nghiệp (Bộ Lặp 3R) với 1G Chức Năng Bộ Chuyển Đổi Phương Tiện Ethernet

Tổng quan sản phẩm:

Dòng ETH-IMC2402-OEO là bộ chuyển đổi Quang-Điện-Quang (OEO) SFP+ sang SFP+ 1G/10G cấp công nghiệp, được thiết kế để mở rộng mạng tốc độ cao và chuyển đổi phương tiện trong các môi trường khắc nghiệt. Thiết bị đa năng này hoạt động như một bộ lặp sợi quang 3R (Khuếch đại lại, Định hình lại, Tái tạo thời gian) cho truyền dẫn 10Gbps đường dài và bộ chuyển đổi phương tiện Ethernet 1G, đảm bảo tính toàn vẹn tín hiệu trên các phân đoạn mạng mở rộng.

Hỗ trợ nhiều giao thức bao gồm SDH/SONET STM-64/OC-192, 10G Fiber Channel và 10G Ethernet, bộ chuyển đổi này lý tưởng cho các ứng dụng xương sống mạng trong cơ sở hạ tầng SAN, LAN và MAN. Nó có tính năng chuyển đổi bước sóng quang linh hoạt (1310nm/1550nm/CWDM/DWDM) và chức năng loop-back, làm cho nó phù hợp với các phòng viễn thông, trung tâm dữ liệu và phòng thí nghiệm R&D.

Với dải nhiệt độ hoạt động rộng từ -40°C đến 80°C và thiết kế công nghiệp chắc chắn, bộ chuyển đổi này mở rộng đáng tin cậy các kết nối cáp quang lên đến 120km đồng thời cung cấp khả năng chuyển đổi liền mạch giữa các giao diện cáp quang và đồng. Khả năng tái tạo tín hiệu tiên tiến của nó đảm bảo hiệu suất tối ưu trong điều kiện môi trường khắc nghiệt, làm cho nó trở thành một giải pháp thiết yếu cho việc triển khai cơ sở hạ tầng mạng tốc độ cao hiện đại.

Tính năng sản phẩm:

✅ Tái tạo tín hiệu 3R nâng cao: Có các công nghệ Khuếch đại lại, Định hình lại và Tái tạo thời gian (3R) để đảm bảo tính toàn vẹn tín hiệu và giảm thiểu mất dữ liệu trên các khoảng cách truyền dẫn mở rộng.

✅ Truyền tải độ trễ thấp trong suốt: Cung cấp chuyển đổi giao thức trong suốt với độ trễ rất thấp, lý tưởng cho các ứng dụng thời gian thực và mạng dữ liệu tốc độ cao.

✅ Thiết kế SFP+ có thể cắm nóng: Hỗ trợ các mô-đun SFP+ có thể hoán đổi nóng với các chỉ báo LED trạng thái toàn diện để dễ dàng cài đặt và giám sát theo thời gian thực.

✅ Hỗ trợ bước sóng linh hoạt: Tương thích với các bước sóng DWDM/CWDM theo quy định của ITU-T và có tính năng Giám sát chẩn đoán kỹ thuật số (DDM) để quản lý sợi quang chính xác.

✅ Kiểm tra mạng nâng cao: Hỗ trợ chức năng Loop-back và truyền khung Jumbo để chẩn đoán mạng hiệu quả và thông lượng dữ liệu được tối ưu hóa.

✅ Tính linh hoạt sợi quang hai tốc độ: Công tắc DIP cho phép chuyển đổi liền mạch giữa tốc độ dữ liệu sợi quang 1.25G và 10G, cung cấp các tùy chọn triển khai linh hoạt.

✅ Chuyển đổi phương tiện đa chức năng: Hoạt động như cả bộ chuyển đổi OEO 10G và bộ chuyển đổi phương tiện Ethernet 1G, hỗ trợ chuyển đổi đồng sang sợi quang và sợi quang sang sợi quang.

✅ Thiết kế công nghiệp chắc chắn: Vỏ nhôm được xếp hạng IP40 đảm bảo hoạt động đáng tin cậy trong môi trường khắc nghiệt với khả năng bảo vệ EMI vượt trội.

✅ Tùy chọn cài đặt linh hoạt: Hỗ trợ cài đặt DIN-rail và gắn tường để dễ dàng triển khai trong tủ công nghiệp và môi trường hạn chế về không gian.

✅ Hoạt động ở nhiệt độ mở rộng: Duy trì hiệu suất ổn định trong dải nhiệt độ -40°C đến 80°C, phù hợp với các ứng dụng môi trường khắc nghiệt.

Kịch bản ứng dụng

• Mạng xương sống viễn thông: Cung cấp tái tạo tín hiệu 10G và chuyển đổi bước sóng cho các mạng SDH/SONET STM-64/OC-192 trong mạng đô thị (MAN) và mạng diện rộng (WAN) với chức năng 3R đảm bảo tính toàn vẹn tín hiệu.

• Khả năng kết nối trung tâm dữ liệu: Cho phép kết nối cáp quang đường dài giữa các trung tâm dữ liệu bằng cách sử dụng các bước sóng DWDM/CWDM, hỗ trợ khung jumbo và truyền độ trễ thấp cho mạng khu vực lưu trữ (SAN) và trang trại máy chủ.

• Xương sống tự động hóa công nghiệp: Mở rộng mạng Ethernet công nghiệp 10G trong các cơ sở sản xuất với khả năng bảo vệ IP40 và hoạt động ở nhiệt độ rộng (-40°C đến 80°C) để kết nối môi trường khắc nghiệt.

• Giám sát và kiểm tra mạng cáp quang: Sử dụng chức năng loop-back và hỗ trợ DDM để chẩn đoán mạng và giám sát hiệu suất trong các phòng viễn thông và cơ sở hạ tầng nhà cung cấp dịch vụ.

• Hệ thống truyền dẫn đường dài: Tạo điều kiện tái tạo tín hiệu quang cho khoảng cách lên đến 120km trong mạng khuôn viên, hệ thống giao thông thông minh và truyền thông tiện ích với chuyển đổi giao thức trong suốt.

• Di chuyển mạng lai: Hoạt động như bộ chuyển đổi phương tiện hai tốc độ giữa mạng Ethernet đồng 1G và mạng cáp quang 10G, hỗ trợ nâng cấp mạng liền mạch và tích hợp mạng không đồng nhất.

• Cơ sở hạ tầng mạng di động: Hỗ trợ kết nối front-haul và backhaul 5G với tính linh hoạt SFP+ có thể hoán đổi nóng và đồng bộ hóa thời gian chính xác cho việc triển khai mạng di động.

Chỉ số kỹ thuật

Dữ liệu hiệu suất	Chỉ số kỹ thuật
Chức năng thiết bị	Bộ lặp 3R
Tốc độ truyền	10G: 8.5Gb/s-11.7Gb/s
Giao thức	8.5G Fiber Channel SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 10G LAN với mã hóa FEC 255/237 (11.09Gbps) 10G Fiber Channel (11.32Gbps) 10G POS
Loại giao diện	SFP+ sang SFP+
Khoảng cách truyền	Mô-đun SFP+: lên đến 80km
Gói tối đa Tốc độ chuyển tiếp	14,880,950/S
Nhiệt độ hoạt động	-40°C đến 80°C (-40°F đến 176°F)
Nhiệt độ bảo quản	-40°C đến 85°C (-40°F đến 185°F)
Độ ẩm tương đối	5% đến 95% không ngưng tụ
MTBF	> 200,000 giờ
EThông số kỹ thuật bộ chuyển đổi phương tiện thernet
Tiêu chuẩn	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Điều khiển luồng song công
Chế độ làm việc	10/100/1000BASE-T sang 1000BASE-SX/LX
Loại cổng	SFP sang RJ45
Cáp mạng	Cặp xoắn 10BASE-T: 2 cặp UTP Cat. 3,4,5, lên đến 100m 100BASE-TX: 2 cặp UTP Cat. 5, lên đến 100m 1000BASE-T: 4 cặp STP Cat 5 lên đến 100m Cáp quang 1000BASE-SX: Cáp quang đa mode 50/125μm hoặc 62.5/125μm, lên đến 220/550m/2km. 1000BASE-LX: Cáp đơn mode 9/125μm, cung cấp khoảng cách xa 10/20/40/80/120km (thay đổi tùy theo mô-đun SFP)
Điện và Cơ khí
Nguồn vào	12~48VDC, Nguồn dự phòng (Khối đầu cuối 6 chân)
Tiêu thụ điện năng	8W Tối đa
Bảo vệ
Quá tải đầu vào nguồn	Tự động đặt lại
Phân cực ngược	Hiện tại
DICông tắc P
Chức năng công tắc DIP 4 chữ số	DIP	Chức năng	Cài đặt
	SW 1	1.25G/10G	BẬT - 1.25~8.5G	TẮT - 10.3G hoặc 14.025G
	SW 2	Dự trữ	BẬT - Dự trữ	TẮT - Dự trữ
	SW 3	Dự trữ	BẬT - Dự trữ	TẮT - Dự trữ
	SW 4	Dự trữ	BẬT - Dự trữ	TẮT - Dự trữ
Đèn LED chỉ báo:
PWR	Trạng thái nguồn
FX1	Cổng SFP-1
FX2	Cổng SFP-2
L/A	TP LIÊN KẾT/HOẠT ĐỘNG
Kích thước (RxDxC)	95 x 70 x 30 mm
Trọng lượng	0.25Kg
Vỏ	Vỏ nhôm
Tùy chọn gắn:	Gắn DIN-Rail
Phê duyệt theo quy định
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Loại A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Tăng áp)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Thông tin đặt hàng

Ứng dụng I: Bộ Chuyển Đổi OEO 1G/10G (Bộ Lặp 3R)

Ứng dụng II: chức năng thiết bị Ethernet 1Gbps cáp quang sang đồng như bộ chuyển đổi phương tiện cáp quang sang đồng
