Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ISO9001, CE, ROHS, FCC
Số mô hình: LNK-4KH-1D1U1E1A1R
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1pair
Giá bán: $25-369
chi tiết đóng gói: Bao bì carton tiêu chuẩn mở rộng sợi HDMI
Thời gian giao hàng: 1-3 ngày làm việc
Điều khoản thanh toán: T/T, Liên minh phương Tây, Moneygram, PayPal
Khả năng cung cấp: 1000/tháng
Hướng tín hiệu: |
RS232 mặc định, RS485 tùy chọn |
Tốc độ baud: |
600 ~ 115200bps, 8 bit, 1 Bit dừng, không kiểm tra. |
Giao diện: |
RJ45 |
Tốc độ dữ liệu: |
10/100mbps |
Khoảng cách truyền: |
MMF 330M hoặc SMF 20/40/60/80km |
Tiêu tan điện: |
Tối đa 10w |
Hướng tín hiệu: |
RS232 mặc định, RS485 tùy chọn |
Tốc độ baud: |
600 ~ 115200bps, 8 bit, 1 Bit dừng, không kiểm tra. |
Giao diện: |
RJ45 |
Tốc độ dữ liệu: |
10/100mbps |
Khoảng cách truyền: |
MMF 330M hoặc SMF 20/40/60/80km |
Tiêu tan điện: |
Tối đa 10w |

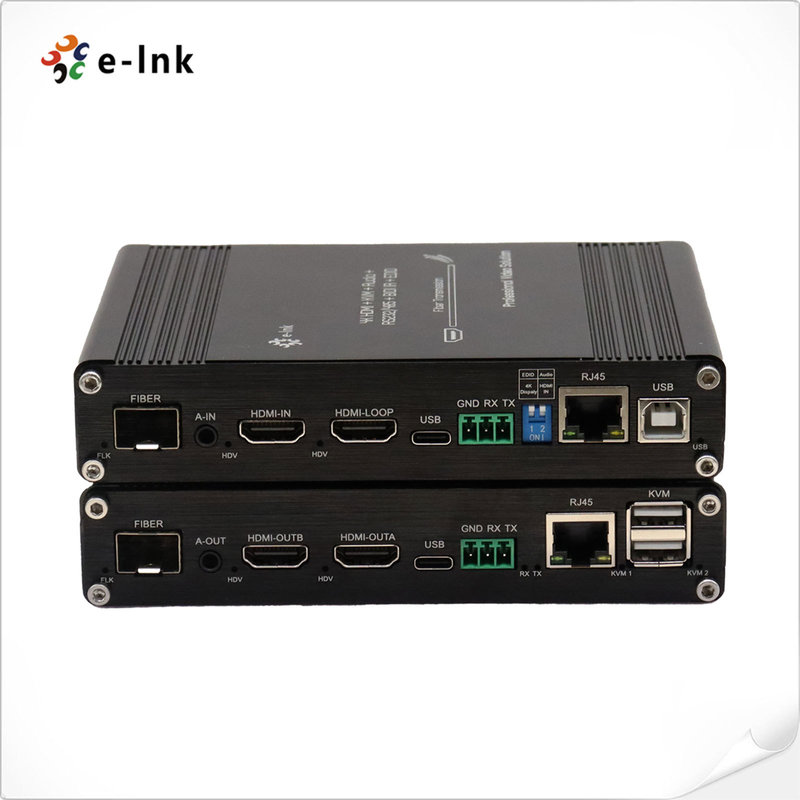

Mô hình : LNK-4KH-1D1U1E1A1R
Mô tả sản phẩm & Tổng quan
LNK-4KH-1D1U1E1A1R đại diện cho một nền tảng mở rộng sợi quang tiên tiến được thiết kế để cung cấp
khả năng truyền tín hiệu toàn diện thông qua một cơ sở hạ tầng sợi thống nhất.
Extender hỗ trợ chất lượng video 4K @ 60Hz HDMI nguyên sơ trong khi tích hợp nhiều giao diện điều khiển bao gồm
Chức năng KVM, âm thanh hai chiều, liên lạc hàng loạt RS232/RS485 và mạng TCP/IP 10/100M
kết nối. Thiết kế sợi duy nhất sáng tạo cho phép truyền đồng thời video độ phân giải cao,
tín hiệu điều khiển ngoại vi, và dữ liệu mạng qua khoảng cách dài trong khi duy trì tín hiệu hoàn hảo
đồng bộ hóa.
Với cấu trúc công nghiệp mạnh mẽ và công nghệ xử lý tín hiệu thông minh, giải pháp linh hoạt này
loại bỏ sự can thiệp từ điện và các vấn đề vòng nối đất thường gặp trong AV phức tạp
Hệ thống quản lý EDID tích hợp đảm bảo khả năng tương thích liền mạch giữa các
thiết bị và thiết bị hiển thị, trong khi khả năng điều khiển IR toàn diện cho phép điều khiển từ xa
Thiết kế cho các ứng dụng quan trọng trong các trung tâm phát sóng, chỉ huy và
phòng điều khiển, và các mạng hiển thị kỹ thuật số, bộ mở rộng đa chức năng này cung cấp giá trị đặc biệt bằng cách
hợp nhất nhiều yêu cầu truyền tín hiệu thành một nền tảng duy nhất, đáng tin cậy.
Các giao thức bảo mật nâng cao của hệ thống và các cơ chế sửa lỗi tích hợp đảm bảo không bị gián đoạn
hoạt động trong môi trường nhạy cảm, trong khi việc cài đặt plug-and-play đơn giản hóa việc triển khai trên nhiều
Với hỗ trợ tín hiệu toàn diện và độ tin cậy sợi quang, bộ mở rộng chuyên nghiệp này
thiết lập các tiêu chuẩn mới cho truyền tín hiệu tích hợp trong các ứng dụng đòi hỏi cao bao gồm cả thành phố thông minh
cơ sở hạ tầng, hệ thống tự động hóa công nghiệp, và môi trường trình bày quy mô lớn đòi hỏi đồng thời
truyền dữ liệu video, âm thanh và điều khiển chất lượng cao qua khoảng cách dài.
Các đặc điểm chính
Hiệu suất video 4K Ultra HD
Hỗ trợ 4096×2160P@60Hz với 4:4Xét mẫu màu 4
Tích hợp tín hiệu đa giao thức
Kết hợp KVM, RS232/RS485, TCP/IP và IR trong một hệ thống
Bảo vệ nội dung nâng cao
Phù hợp với các tiêu chuẩn HDMI 2.0b, HDCP 2.2 và DVI 1.0
Kết nối mạng
Hỗ trợ TCP/IP 10/100M cho quản lý từ xa
Cấu hình âm thanh linh hoạt
Chuyển đổi DIP với khả năng tách âm thanh
Điều khiển hai chiều
Điều khiển từ xa IR ở cả hai hướng
Quản lý hiển thị nâng cao
Chức năng EDID với đầu ra vòng lặp video HDMI
Thông số kỹ thuật và chỉ số
|
|
Mô tả |
|
|
Giao diện máy phát |
Tiêu chuẩn |
1 x HDMI 2.0 đầu vào (4K@60Hz) 1 x HDMI 2.0 Loop-out (4K@60Hz) 1 x đầu vào âm thanh 1 x SFP 1 x RS232/RS485 2 xTôi...R 1 x RJ45(10/100M, TCP/IP) 1 x USB- B. |
|
Giao diện máy thu |
Tiêu chuẩn |
2 x HDMI 2.0 Output (4K@60Hz) 1 x đầu ra âm thanh 1 x SFP 1 × RS232/RS485 2 × IR 1 x RJ45(10/100M, TCP/IP) 2 xUSB-A |
|
Độ phân giải video |
HDMI |
SMPTE:720p VESA:800x600x1024x768x1280x720x1280 1280x96012x80x1024x1400x1050x1600x1200 1920x10801920x1200x2048x1152x2560x1600 3840x1080x3840x2160x4096 |
|
Đổi mới Tỷ lệ |
23.98/24/25/29.97/30/50/59.94/60Hz |
|
|
Tiêu chuẩn được hỗ trợ |
HDMI |
1.3,1.4,2.0 |
|
DVI |
1.0 |
|
|
Âm thanh |
Giao diện |
3.5mm Audio Interface |
|
Loại tín hiệu |
Hoạt động thông qua công tắc DIP, Lên cho âm thanh nội bộ HDMI Bỏ âm thanh bên ngoài |
|
|
KVM |
Giao diện |
TX: 1 x USB-B RX: 2 x USB-A |
|
độ trễ |
Độ trễ tối thiểu |
|
|
RS232/RS485 |
Giao diện |
Nhà ga công nghiệp |
|
Hướng tín hiệu |
RS232 mặc định, RS485 tùy chọn |
|
|
Tỷ lệ Baud |
600~115200bps, 8bit,Một điểm dừng, không có kiểm tra. |
|
|
Các bit dữ liệu |
8 |
|
|
USB-C |
Chức năng |
Kết nối máy tính để kiểm tra thông tin thiết bị, nâng cấp phần mềm và tùy chỉnh độ phân giải |
|
TCP/IP |
Giao diện |
RJ45 |
|
Tỷ lệ dữ liệu |
10/100Mbps |
|
|
Sợi |
Giao diện |
SFP Bao gồm các mô-đun,LChoặc SC |
|
Loại sợi |
MMF hoặc SMF |
|
|
Khoảng cách truyền |
MMF 330M hoặc SMF 20/40/60/80KM |
|
|
Các loại khác |
Nguồn cung cấp điện |
DC 12V/1A |
|
Phân hao năng lượng |
MAX 10W |
|
|
Nhiệt độ |
Hoạt động: -25°C ~ +55°C Lưu trữ: -40°C ~ +85°C |
|
|
Độ ẩm |
20% ~ 90% |
|
|
Trọng lượng |
1kg |
|
|
Kích thước (LxWxH) |
148*115*28mm |
|
|
Bảo hành |
Bảo hành 1 năm |
|
|
Thời gian làm việc |
7x24 giờ |
|
Thông tin đặt hàng
|
Mô hình |
Mô tả |
|
LNK-4KH-1D1U1E1A1R |
đa chức năng 4K60HzBộ mở rộng sợi HDMI, vớiKVM,Âm thanh,RS232 hoặc RS485,10/100M TCP/IP, IR, chức năng EDID,MMF 330M hoặc SMF 20/40/60/80KM, LC hoặc SC. |
Các kịch bản ứng dụng
Hỗ trợ hệ thống tường video phòng điều khiển phát sóng
Cho phép hoạt động trung tâm chỉ huy với điều khiển nhiều tín hiệu
Điều kiện hóa các hệ thống hình ảnh y tế với quản lý ngoại vi
Cung cấp điều khiển biển báo kỹ thuật số với kết nối mạng
Hỗ trợ tự động hóa công nghiệp với giao tiếp đa giao thức
