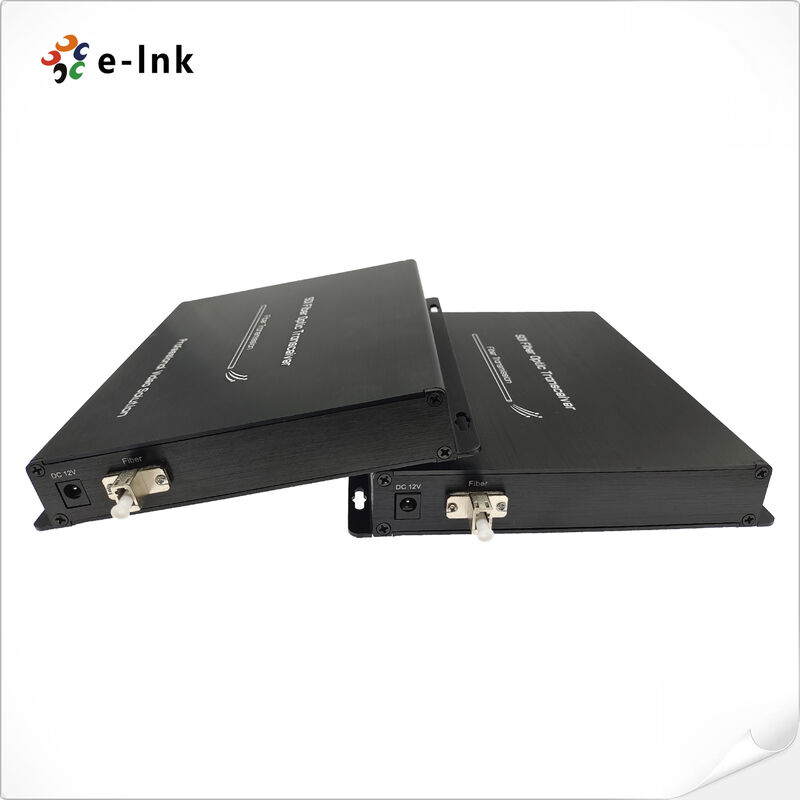

Bộ mở rộng cáp quang 3G-SDI với Âm thanh Analog RS422 Ethernet Tally Sync 20km

Mô hình: LNK-3G2V2BA2D1E1T1S

Mô tả sản phẩm & Tổng quan

Bộ mở rộng sợi 3G-SDI tiên tiến này cung cấp tích hợp tín hiệu toàn diện cho các chuyên gia

Ứng dụng phát sóng và giám sát, hỗ trợ truyền hình 3G-SDI hai chiều kết hợp

với nhiều tín hiệu phụ trợ thông qua cơ sở hạ tầng sợi một chế độ.

giải pháp quản lý tín hiệu hoàn chỉnh với video 3G-SDI hai chiều 1 kênh, 2 kênh

âm thanh tương tự ngược, truyền thông dữ liệu RS422 hai chiều, kết nối Ethernet 100M,

tín hiệu đếm ngược, và truyền đồng bộ ba cấp độ tương tự ngược.

cặp máy thu hoạt động liền mạch trên các cáp quang đơn chế độ, cung cấp độ tin cậy đường dài

mở rộng tín hiệu trong khi duy trì các tiêu chuẩn chất lượng phát sóng.

Được thiết kế cho hiệu suất vượt trội trong môi trường đòi hỏi, bộ mở rộng sợi này sử dụng tiên tiến

công nghệ quang học để đảm bảo chất lượng video nguyên sơ và khả năng xử lý thời gian thực.

Giao diện IP tăng khả năng mở rộng hệ thống và đảm bảo khả năng tương thích với cơ sở hạ tầng mạng hiện đại,

trong khi hỗ trợ tín hiệu toàn diện cho phép kiểm soát sản xuất từ xa hoàn toàn.

Công nghệ truyền dẫn cung cấp khả năng miễn nhiễm hoàn toàn với nhiễu điện từ, vòng tròn đất,

và nhiễu tần số vô tuyến, cải thiện đáng kể độ tin cậy hệ thống và bảo mật tín hiệu so với

với các hệ thống cáp đồng trục truyền thống.

Bộ mở rộng hỗ trợ khoảng cách truyền dẫn linh hoạt lên đến 20 km với các cấu hình tùy chọn

mở rộng đến phạm vi 40km, 60km hoặc 80km, làm cho nó phù hợp với các cài đặt quy mô lớn và phân phối

Giải pháp này đặc biệt có giá trị cho các ứng dụng phát sóng trực tiếp, thể thao

các địa điểm, cơ sở học tập từ xa và hệ thống giám sát độ nét cao đòi hỏi truyền nhiều tín hiệu

Bằng cách hợp nhất nhiều loại tín hiệu thông qua một kết nối sợi duy nhất, hệ thống

giảm sự phức tạp của cáp trong khi cung cấp kết nối mạnh mẽ, không có nhiễu vượt quá giới hạn

của các hệ thống đồng trục thông thường, thiết lập các tiêu chuẩn mới về tính toàn vẹn tín hiệu và độ tin cậy hoạt động

trong các ứng dụng truyền hình chuyên nghiệp.

Các đặc điểm chính

• Tích hợp sợi đa tín hiệu
  Truyền 1 video 3G-SDI hai chiều, 2 âm thanh tương tự ngược, 1 RS422 hai chiều, 1 Ethernet, 1 đếm ngược và 1 đồng bộ ba cấp ngược qua sợi duy nhất

• Khả năng tương thích tiêu chuẩn toàn diện
  Hỗ trợ định dạng HD-SDI, SD-SDI, DVB-ASI với băng thông từ 19,4Mb / s đến 2,97Gb / s

• Công nghệ khôi phục đồng hồ tiên tiến
  Hệ thống khôi phục đồng hồ phù hợp với SMPTE 424M (2.97Gb / s) đảm bảo đồng bộ hóa tín hiệu chính xác

• Xử lý video đa tiêu chuẩn
  Tương thích với các tiêu chuẩn SMPTE 424M, 292M, 259M và 297M cho các ứng dụng 3G-SDI, HD-SDI, SD-SDI và ASI

• Hệ thống quang CWDM tích hợp
  Công nghệ CWDM tích hợp với các mô-đun SFP cho mỗi đường tín hiệu cho phép đa phương phân vùng bước sóng

• Tương đương tín hiệu thông minh
  Tự động cân bằng cáp dựa trên tốc độ dữ liệu được phát hiện cho tính toàn vẹn tín hiệu tối ưu

• Giám sát hệ thống thời gian thực
  Các chỉ số trạng thái LED cung cấp giám sát liên tục các thông số hoạt động quan trọng

• Khả năng truyền tải mở rộng
  Hỗ trợ khoảng cách truyền lên đến 20km với các cấu hình 40/60/80km tùy chọn có sẵn

• Ứng dụng phát sóng chuyên nghiệp
  Lý tưởng cho phát sóng trực tiếp, hệ thống giám sát HD và môi trường sản xuất video chuyên nghiệp

• An ninh tín hiệu được tăng cường
  Giao thông sợi quang cung cấp khả năng miễn dịch hoàn toàn với nhiễu EMI và RF

Thông số kỹ thuật và chỉ số

Các kịch bản ứng dụng
