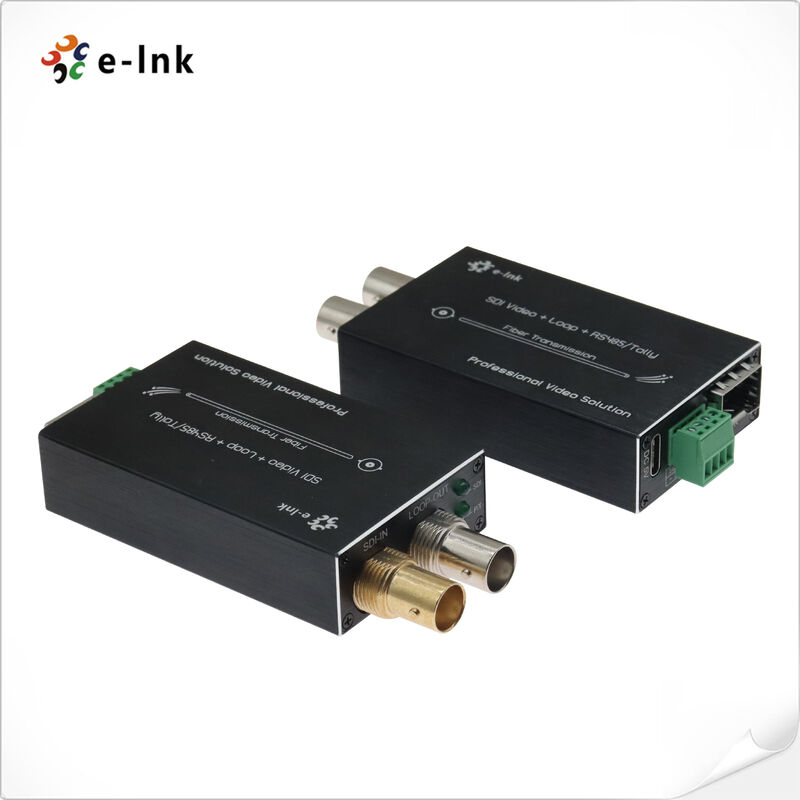

Bộ chuyển đổi sợi mini 3G-SDI với tùy chọn CWDM 80km Tally RS485

Mô hình: Dòng LNK-M3G-1V

Mô tả sản phẩm & Tổng quan

Các Mini-type 3G-SDI để Fiber Converter với Tally & Reverse RS485 cung cấp một toàn diện nhưng

Hệ thống này hỗ trợ một kênh duy nhất

định nghĩa video 3G / HD-SDI với âm thanh nhúng, cùng với tín hiệu đếm tích hợp và ngược

Dữ liệu điều khiển RS485, tất cả được truyền qua một sợi quang duy nhất.

Nó bao gồm một cặp máy phát và máy thu phù hợp, cung cấp độ phân giải 1080P nguyên sơ với một vòng lặp địa phương

thông qua đầu ra để theo dõi thời gian thực tại điểm truyền.

Được thiết kế cho tính linh hoạt hoạt động, bộ chuyển đổi nhỏ này tích hợp các tín hiệu sản xuất quan trọng vào

một liên kết sợi quang hợp lý. kênh đếm đảm bảo giao tiếp trực quan rõ ràng giữa các điều khiển

phòng và máy ảnh, trong khi giao diện RS485 hai chiều cho phép điều khiển từ xa đáng tin cậy

của máy ảnh PTZ, ống kính và các thiết bị studio khác.

cho các thiết bị có không gian hạn chế, chẳng hạn như flypacks phát sóng, camera backplates và di động

các đơn vị sản xuất, mà không phải hy sinh hiệu suất hoặc tính năng.

Bộ chuyển đổi mạnh mẽ này được xây dựng để đáp ứng các yêu cầu đòi hỏi của sản xuất trực tiếp và phát sóng

Nó hoàn toàn phù hợp với các ứng dụng như phát sóng trực tiếp sự kiện, tin tức điện tử

Nhóm tập hợp (ENG), liên kết camera studio, và hệ thống hội nghị video cao cấp.

tín hiệu điện đến định dạng quang học, hệ thống cung cấp miễn dịch hoàn toàn cho điện từ

Các vấn đề về nhiễu và vòng tròn mặt đất, đảm bảo kết nối ổn định và đáng tin cậy.

cung cấp cho các nhà phát thanh và các chuyên gia AV một công cụ mạnh mẽ, tất cả trong một để mở rộng và quản lý

tín hiệu video chuyên nghiệp với độ tin cậy tối đa và dấu chân tối thiểu.

Các đặc điểm chính

• Âm thanh nhúng đa kênh
  Mỗi kênh SDI hỗ trợ 8 kênh âm thanh nhúng để tích hợp âm thanh-video toàn diện.

• Tương đương tín hiệu thông minh
  Sự cân bằng cáp tự động đảm bảo hiệu suất tối ưu cho tất cả các tốc độ dữ liệu lên đến 3,2 Gb / s.

• Hệ thống khôi phục đồng hồ chính xác
  Tự động khôi phục qua tốc độ tiêu chuẩn từ 270 Mbps đến 3 Gbps để bảo vệ sự toàn vẹn của tín hiệu.

• Khả năng tương thích với hệ thống máy ảnh
  Khả năng tương thích trực tiếp với các hệ thống máy ảnh SDI tiêu chuẩn công nghiệp.

• Phạm vi truyền quang sợi mở rộng
  Hỗ trợ truyền đường dài lên đến 80 km qua sợi một chế độ.

• Thiết kế mô-đun có thể đổi nóng
  Cho phép trao đổi nóng và chức năng phích nóng để bảo trì mà không bị gián đoạn hệ thống.

• Xử lý tín hiệu cấp phát sóng
  xử lý tất cả các mô hình bệnh lý với đầy đủ kỹ thuật số không nén cho chất lượng sản xuất studio.

• Giám sát hoạt động thời gian thực
  Các chỉ báo trạng thái LED tích hợp để xác nhận trực quan ngay tình trạng hệ thống.

• Động cơ quang hiệu suất cao
  Phạm vi động quang vượt trội không yêu cầu điều chỉnh hoặc điều chỉnh bằng tay.

• Tùy chọn bước sóng linh hoạt
  Hoạt động CWDM tùy chọn trên các bước sóng 1470 ~ 1610nm để sử dụng sợi dày đặc.

• Thiết kế môi trường bền vững
  Phạm vi nhiệt độ hoạt động công nghiệp từ -20 °C đến +70 °C để triển khai đáng tin cậy trong điều kiện khắc nghiệt.

Thông số kỹ thuật và chỉ số

Thông tin đặt hàng

Các kịch bản ứng dụng

• Hệ thống camera phát sóng trực tiếp và studio nhỏ gọn

• Các đơn vị sản xuất di động cho ENG và sự kiện

• Hội nghị truyền hình chuyên nghiệp và hiện diện qua điện thoại

• Giám sát công nghiệp với điều khiển camera

• Hệ thống an ninh và giám sát cao cấp
