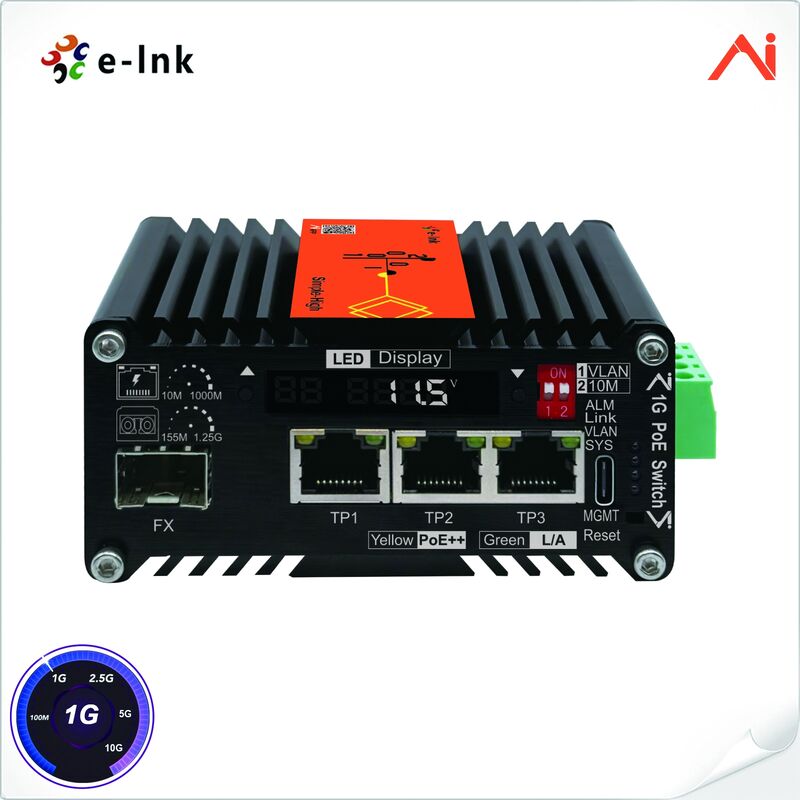

Bộ chuyển mạch Ethernet PoE++ thông minh công nghiệp Mini AI 3 cổng 10/100/1000Base-T IEEE802.3bt PoE++ 90W sang 1 cổng 100/1000BASE-X với bộ tăng áp

Tốc độ lọc chuyển tiếp 148.800pps (100Mbps)

1.488.000pps (1000Mbps)

Bộ nhớ đệm gói tin1 MbitĐộ dài gói tin tối đa9K Bytes200

10Gbps/không chặn

PC (Hỗ trợ MacOS, Windows)

Trình duyệt MacOS:

Microsoft Edge 89+ (Ngày phát hành: 2021-03-04 hoặc phiên bản mới hơn)

Google Chrome 89+ (Ngày phát hành: 2021-03-02 hoặc phiên bản mới hơn)

Opera 75+ (Ngày phát hành: 2021-03-24 hoặc phiên bản mới hơn)

Trình duyệt Windows:

Microsoft Edge 89+ (Ngày phát hành: 2021-03-04 hoặc phiên bản mới hơn)

Google Chrome 89+ (Ngày phát hành: 2021-03-02 hoặc phiên bản mới hơn)

Opera 75+ (Ngày phát hành: 2021-03-24 hoặc phiên bản mới hơn)

Ứng dụng di động

(Hỗ trợ Android,

Không hỗ trợ iOS)

Ứng dụng di động (Android)

Hỗ trợ tất cả điện thoại di động Android và máy tính bảng Android

Ứng dụng iPhone di động (iOS)

Không hỗ trợ iPhone hoặc iPad

Các chức năng AI Smart Managed

Trạng thái bảng dịch vụ

Nhiệt độ

Điện áp

VLAN

Điện áp cấp PSE

Tiêu thụ điện năng PSE

Tốc độ

VLAN

Điện áp cấp PSE

Tiêu thụ điện năng PSE

Phân bổ chân nguồn Trạng thái cổng SFPTrạng thái liên kết

PN/SN

Công suất TX

Công suất RX

Tất cả thông tin DDM

Công tắc DIP

DIP1

VLAN

DIP2

10M

Báo động cổng quang

Cổng Ethernet

Đặt lại theo lịch trình

EMI:

PoE theo lịch trình

Hỗ trợ

Đầu ra PoE 48V,

Cổng

Cổng Ethernet

3 cổng Ethernet RJ45 10/100/1000BASE-T Tự động đàm phán, tự động MDI/MDI-X

3

-

Cổng 10/100/1000BASE-T Hỗ trợ IEEE802.3af/at/bt

Cáp: Cat 5e trở lên;

Khoảng cách: ≤100 mét ở tốc độ dữ liệu 1000M,

EMI:

Cổng SFP

1 cổng SFP

100/1000BASE-X

PoE (Power over Ethernet)

Cáp:

PoE (Power over Ethernet)

Đơn chế độ: cáp quang 9/125um, khoảng cách: 20/40/80/100/120/160/200km

PoE (Power over Ethernet)

Tiêu chuẩnNgân sách PoECông suất đầu ra PoE

Tối đa 90 watt.

End-span + Mid-span:

Ngân sách PoENgân sách PoE lên đến 90 watt (9-54VDC)

Loại nguồn PoE

IEEE 802.3af/at/bt(Nếu cần PoE thụ động, vui lòng liên hệ dịch vụ khách hàng)

Chế độ PoE

Tương thích với Chế độ A và Chế độ B. Bộ tăng áp

Đầu vào DC 9-12V

Đầu ra PoE 48V,

tối đa 60W

Đầu vào DC 19-24V

Đầu ra PoE 48V,

tối đa 120WĐầu vào DC 24-36V

Đầu ra PoE 48V,

 Đầu vào DC 48-54V

Đầu ra PoE 48V,

tối đa 240W Điện và Cơ khíNguồn đầu vào9~54V DC, khối đầu cuối 4 chân

Tiêu thụ điện năng

Tối đa 5W (Khi không sử dụng PoE)98 x 67 x 46 mm

Trọng lượng

300gVỏ Vỏ nhôm

Tùy chọn lắp đặt

DIN-RailĐèn báo LED

SYS

Đèn LED xanh nhấp nháy: Đang hoạt động bình thường

ALMĐèn LED đỏ sáng liên tục: Công suất quang nhận được dưới ngưỡngVLAN

Bật

ALMĐèn LED đỏ sáng liên tục: Công suất quang nhận được dưới ngưỡngĐèn LED xanh nhấp nháy: Đang truyền dữ liệu

Tắt

ALMĐèn LED đỏ sáng liên tục: Công suất quang nhận được dưới ngưỡngĐèn LED xanh nhấp nháy: Đang truyền dữ liệu

Đèn LED xanh tắt: Cổng SFP không có liên kết

ALMĐèn LED đỏ sáng liên tục: Công suất quang nhận được dưới ngưỡngĐèn LED đỏ tắt: Công suất quang nhận được bình thường

TP

1

-3L/A

Đèn LED xanh sáng liên tục: Liên kết cổng Ethernet

Đèn LED xanh nhấp nháy chậm: Tốc độ liên kết cổng Ethernet là 10M/100M/1000M

Đèn LED xanh tắt: Cổng Ethernet không có liên kết

TP

1

-3

PoE

Đèn LED vàng sáng liên tục: Thiết bị PD đã kết nối

Môi trường

Nhiệt độ hoạt động

-40°C đến 75°C (-40°F đến 167°F)

Nhiệt độ lưu trữ

EMI:

Độ ẩm tương đối5% đến 95% không ngưng tụEMI: > 200.000 giờ

Phê duyệt quy địnhISO9001, CE, FCC Phần 15 Lớp A, RoHSEMI: EN55022:2010+AC: 2011, Lớp A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

EMS:

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

Dòng điện (A)Đầu ra (V)Công suất (W)  Ứng dụng của Switch Ethernet PoE++ Công nghiệp Mini AI Smart Managed

Thông số tiêu chuẩn PoE

Tiêu chuẩn PoE

Đầu vào (V)

Dòng điện (A)Đầu ra (V)Công suất (W) Chân PoE

Chế độ

IEEE802.3af/at/bt

af/at/bt

9-12

5

48V

60

1/2(+),3/6(-); 4/5(+),7/8(-)

Chế độ A&B

af/at/bt

19-24

5

48V

120

1/2(+),3/6(-); 4/5(+),7/8(-)

Chế độ A&B

af/at/bt

48-54

5

48V

240

1/2(+),3/6(-); 4/5(+),7/8(-)

Chế độ A&B

PoE Starlink

Gen2

2.67

56

150

1/2(+),3/6(-); 4/5(+),7/8(-)

Gen3

48-56

3.57

56

200

► Mô-đun SFP phải được mua riêng.

 Thông tin đặt hàng Switch Ethernet PoE++ Công nghiệp Mini AI Smart Managed

►

Giá đỡ DIN-Rail mặc định được bao gồm.

LNK-AIMC103GMP90-SFP

Nguồn 240W/5A 48VDC. Dây hở cho khối đầu cuối

► Mô-đun SFP phải được mua riêng.

3 cổng

►

Giá đỡ DIN-Rail mặc định được bao gồm.

90W PoE+, Đầu vào nguồn DC 9V đến 54V, có Bộ tăng áp.

Nguồn 240W/5A 48VDC. Dây hở cho khối đầu cuối

► Mô-đun SFP phải được mua riêng.

Tùy chọn lắp đặt

►

Giá đỡ DIN-Rail mặc định được bao gồm.

Tùy chọn nguồn

Nguồn 240W/5A 48VDC. Dây hở cho khối đầu cuối

► Nguồn điện phải được mua riêng.
