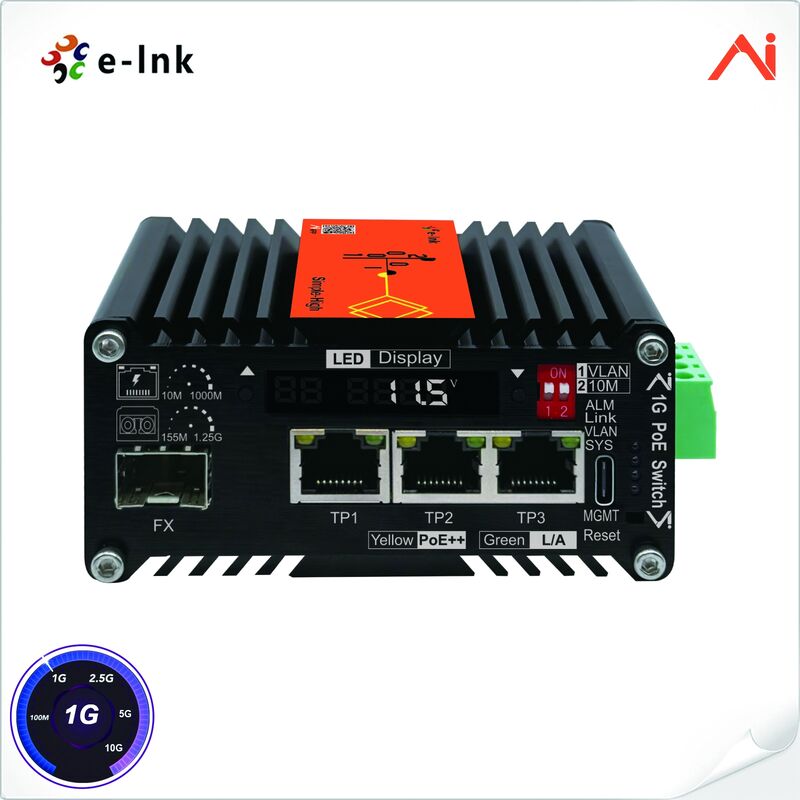

3-Port 10/100/1000Base-T IEEE802.3bt PoE++ 60W đến 1-Port 100/1000BASE-X Mini Industrial AI Smart Managed PoE++ Ethernet Switch với Bộ tăng điện áp

Công nghiệp AI thông minh quản lý PoE ++ Chuyển đổi với tăng điện áp cho hệ thống mặt trời

Chế độ truy cập

1x100/1000BASE-X SFP đến3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt

Ethernet

Tiêu chuẩn

Tiêu chuẩn IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3x Full-Duplex Flow Control

IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE)

Loại xử lý

Lưu trữ và chuyển giao

Tỷ lệ lọc phía trước

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Bộ nhớ đệm gói

1 Mbit

Chiều dài gói tối đa

9K byte

Khả năng chuyển đổi

10Gbps/không chặn

PC (Hỗ trợ MacOS, Windows)

Trình duyệt MacOS:

Microsoft Edge 89+ (Tháng phát hành: 2021-03-04 hoặc phiên bản mới hơn)

Google Chrome 89+ (Tháng phát hành: 2021-03-02 hoặc phiên bản mới hơn)

Opera 75+ (Tháng phát hành: 2021-03-24 hoặc phiên bản mới hơn)

Trình duyệt Windows:

Microsoft Edge 89+ (Tháng phát hành: 2021-03-04 hoặc phiên bản mới hơn)

Google Chrome 89+ (Tháng phát hành: 2021-03-02 hoặc phiên bản mới hơn)

Opera 75+ (Tháng phát hành: 2021-03-24 hoặc phiên bản mới hơn)

Ứng dụng di động (Hỗ trợ Android,Không hỗ trợ iOS)

Ứng dụng điện thoại di động (Android)

Hỗ trợ tất cả điện thoại di động Android và máy tính bảng Android

Ứng dụng di động iPhone (iOS)

Không hỗ trợ iPhone hoặc iPad

Các chức năng được quản lý thông minh bởi AI

Tình trạng Hội đồng dịch vụ

Nhiệt độ

Điện áp

Hiện tại

Tình trạng cổng RJ45

Tình trạng liên kết

Tỷ lệ

VLAN

Điện áp cung cấp PSE

Tiêu thụ năng lượng PSE

Đặt Pin Điện

Tình trạng cổng SFP

Tình trạng liên kết

PN/SN

TX Power

RX Power

Tất cả thông tin về DDM

DIP Switch

DIP1

VLAN

DIP2

10M

Cảnh báo cổng sợi

Hỗ trợ

Lập lại theo lịch trình

Hỗ trợ

Điện năng PoE được lên kế hoạch

Hỗ trợ

Giao diệnPôi

Cổng Ethernet

3- Cổng 10/100/1000BASE-T Ethernet RJ45 giao diện tự động đàm phán, tự động MDI/MDI-X

3-Port 10/100/1000BASE-T Hỗ trợ IEEE802.3af/at/bt

Cáp: Cat 5e hoặc cao hơn;

Khoảng cách: ≤100 m với tốc độ dữ liệu 1000M,≤ 250 mét với tốc độ dữ liệu 10M

Cổng SFP

1-Cảng100/1000BASE-X SFP (Đối tương thích ngược với 100BASE-X và 1000BASE-X và máy thu) (nhận tự động)

Cáp:

Multi-mode: cáp quang sợi 50/125um hoặc 62.5/125um, khoảng cách: 550m/2km;

Chế độ đơn: cáp quang 9/125um, khoảng cách: 20/40/80/100/120/160/200km

PoE (Power over Ethernet)

Tiêu chuẩn

IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W)

Điện năng PoE

90 Watts max.

Đặt Pin Điện

Dải cuối + Dải giữa: 1/2 ((+), 3/6 ((-);4/5(+),7/8(-)

Ngân sách PoE

Tối đa 60Ngân sách PoE (9-54VDC)

Loại nguồn điện PoE

IEEE 802.3af/at/bt (Nếu cần PoE thụ động, vui lòng liên hệ với dịch vụ khách hàng)

Chế độ PoE

Tương thích vớiPhương thức A và B.

Tăng điện áp

DC 9-12V Input

PoE 48V đầu ra,      tối đa 60W

DC 19-24V đầu vào

PoE 48V đầu ra,      tối đa 120W

DC 24-36V đầu vào

PoE 48V đầu ra,      tối đa 120W

DC 48-54V Input

PoE 48V đầu ra,      tối đa 180W

Điện và cơ khí

Năng lượng đầu vào

9~54V DC, 4-pin khối đầu cuối

Tiêu thụ năng lượng

5W tối đa. (Khi PoE không được sử dụng)

Kích thước (W x D x H)

98 x 67 x 46 mm

Trọng lượng

300g

Lớp vỏ

Vỏ nhôm

Tùy chọn gắn

DIN-Rail

Chỉ số LED

SYS

Đèn đèn LED xanh nhấp nháy: Hoạt động bình thường

VLAN

Xanh Solid On:VLAN Trên

Chất rắn xanhTắt:VLAN Bỏ đi.

Liên kết

Green LED Solid On: SFP port link được thiết lập

Đèn đèn LED màu xanh lá cây nhấp nháy: Giao thông dữ liệu

Đèn đèn xanh tắt: Cổng SFP không kết nối

ALM

Đèn LED màu đỏ Solid On: Điện tích quang nhận được dưới ngưỡng

Đèn đèn LED màu đỏ tắt: Lượng quang nhận bình thường

TP1-3 L/A

Green LED Solid On: Liên kết cổng Ethernet

Green LED Slow Blink: Tỷ lệ liên kết cổng Ethernet là 10M/100M/1000M

Đèn đèn xanh tắt: Cổng Ethernet không có liên kết

TP1-3 PoE

Đèn LED màu vàng Solid On: PD kết nối

Đèn đèn LED màu vàng tắt: PD không được kết nối

Môi trường

Nhiệt độ hoạt động

-40°C đến 75°C (-40°F đến 167°F)

Nhiệt độ lưu trữ

-40°C đến 85°C (-40°F đến 185°F)

Độ ẩm tương đối

5% đến 95% không ngưng tụ

MTBF

> 200.000 giờ

Chứng nhận theo quy định

ISO9001, CE, FCC Phần 15 lớp A, RoHS

EMI:

EN55022:2010+AC: 2011, lớp A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

EMS:

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Tăng cường)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Các thông số tiêu chuẩn PoE

Tiêu chuẩn PoE

Input ((V)

Hiện tại ((A)

Sản lượng (v)

Sức mạnh ((W)

PoE Pin

Chế độ

IEEE802.3af/at/bt

af/at/bt

9-12

5

48V

60

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

ModeA&B

af/at/bt

19-24

5

48V

120

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

ModeA&B

af/at/bt

48-54

5

48V

180

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

ModeA&B

Starlink PoE

Gen2

48-56

2.67

56

150

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)

Gen3

48-56

3.57

56

200

1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
