Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ISO9001, CE, FCC Part 15 Class A, RoHS
Số mô hình: LNK-AIMC103GMP30-SFP
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: $52-67
chi tiết đóng gói: Bưu kiện
Thời gian giao hàng: 10-15 ngày làm việc
Điều khoản thanh toán: L/C,T/T, Công Đoàn Phương Tây
Khả năng cung cấp: 10000 chiếc / tháng
Ngân sách PoE: |
Ngân sách PoE lên tới 30 watt (9-54VDC) |
Nguồn điện đầu vào: |
9~54V DC, khối đầu cuối 4 chân |
Kích thước (W X D X H): |
98x67x46mm |
Cân nặng: |
300g |
Vỏ bọc: |
Vỏ nhôm |
Tùy chọn lắp đặt: |
Din-Rail |
Khởi động lại PoE: |
ủng hộ |
Đặt lại theo lịch trình: |
ủng hộ |
Cổng PoE Khởi động lại theo lịch trình: |
ủng hộ |
Tiêu chuẩn: |
IEEE 802.3af/at PoE+ PSE (af: 15.4W, at: 30W) |
Ngân sách PoE: |
Ngân sách PoE lên tới 30 watt (9-54VDC) |
Nguồn điện đầu vào: |
9~54V DC, khối đầu cuối 4 chân |
Kích thước (W X D X H): |
98x67x46mm |
Cân nặng: |
300g |
Vỏ bọc: |
Vỏ nhôm |
Tùy chọn lắp đặt: |
Din-Rail |
Khởi động lại PoE: |
ủng hộ |
Đặt lại theo lịch trình: |
ủng hộ |
Cổng PoE Khởi động lại theo lịch trình: |
ủng hộ |
Tiêu chuẩn: |
IEEE 802.3af/at PoE+ PSE (af: 15.4W, at: 30W) |

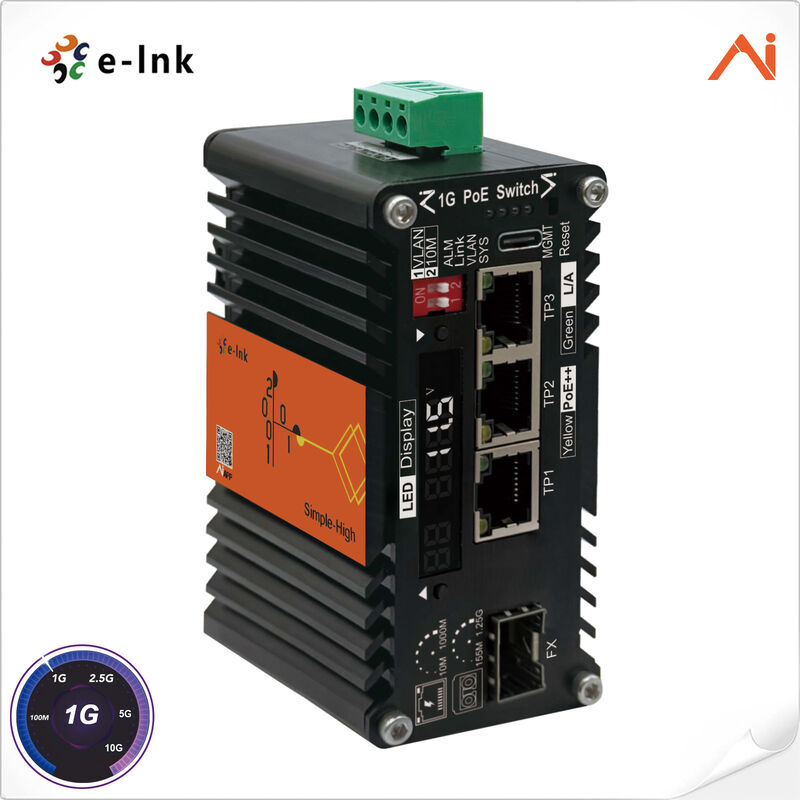

Tổng quan về Bộ chuyển mạch Ethernet PoE++ Công nghiệp Mini AI Thông minh được Quản lý
LNK-AIMC103GMP30 là bộ chuyển mạch công nghiệp PoE++ thông minh được quản lý, nhỏ gọn, do E-link tự phát triển. Mỗi thiết bị được trang bị 3×cổng RJ45 PoE++ 10/100/1000Base-T + 1×cổng cáp quang SFP 100/1000BASE-X, tích hợp mạch tăng áp tích hợp được tối ưu hóa đặc biệt cho các ứng dụng cấp nguồn năng lượng mặt trời.
Thiết bị sáng tạo đầu tiên trên thế giới này kết hợp hai ưu điểm của bộ chuyển mạch được quản lý và không được quản lý. Kỹ sư có thể giám sát trạng thái thiết bị thông qua nhiều phương pháp: Ứng dụng di động, giao diện quản lý web trên PC và Màn hình LED mà không cần công cụ kiểm tra bổ sung.
Dữ liệu bao gồm:điện áp tích hợp, dòng điện tích hợp, nhiệt độ tích hợp, trạng thái cổng Ethernet, trạng thái hoạt động cổng SFP, trạng thái PoE, cũng như các thông số DDM SFP chi tiết như công suất quang, bước sóng, khoảng cách truyền, tốc độ liên kết và nhiệt độ mô-đun.
Chúng tôi đã đổi mới sản phẩm này dựa trên các bộ chuyển mạch tiêu chuẩn:
Chức năng thiết bị: Báo động cổng cáp quang, Đặt lại hệ thống theo lịch trình, Khởi động lại PoE theo lịch trình, Cô lập VLAN, Hỗ trợ truyền 10M 250m. Chế độ dự phòng hỗ trợ chức năng tự phục hồi. Nếu cổng đích của gói tin bị ngắt kết nối, nó sẽ chuyển tiếp gói tin đến cổng khác của cặp dự phòng
Đạt tiêu chuẩn IP40, vỏ nhôm, hoạt động ổn định trong điều kiện nhiệt độ công nghiệp khắc nghiệt từ -40℃ đến 75℃.
Được trang bị nguồn điện dự phòng kép, nó giữ cho Ethernet hoạt động ổn định 24X7.
Kịch bản ứng dụng:
Sản xuất & Tự động hóa Thông minh: truyền dữ liệu và kết nối đa thiết bị
Năng lượng & Năng lượng mới: Truyền thông giám sát và kết nối cụm.
Giao thông đường sắt & Kỹ thuật đường hầm: Giám sát video thời gian thực và truyền tín hiệu.
Các địa điểm Dầu khí & Khai thác mỏ: Truyền thông ổn định
Thành phố thông minh & Triển khai cơ sở hạ tầng mới
Ngoài ra, sản phẩm này có thể được sử dụng trong các lĩnh vực như lái xe tự động, robot hình người, tính toán AI, luyện kim, kỹ thuật hóa học, trạm gốc nghiên cứu ngoài trời và giám sát thời tiết tại hiện trường.
Các tính năng của Bộ chuyển mạch Ethernet PoE++ Công nghiệp Mini AI Thông minh được Quản lý
1x Hệ thống quản lý thông minh tự phát triển của E-link, hỗ trợ ứng dụng di động Android và giao diện web PC
1x Hiển thị màn hình LED một chạm bảng điều khiển dữ liệu thời gian thực: dòng điện hệ thống, điện áp, nhiệt độ bên trong, công suất quang truyền/nhận SFP, tốc độ liên kết cổng Ethernet & cáp quang và hơn thế nữa
1x Khả năng quản lý ứng dụng & web phong phú: bảng điều khiển đồ họa trực quan cho trạng thái thiết bị đầy đủ; thông tin SFP đầy đủ & dữ liệu chẩn đoán DDM; ngưỡng cảnh báo công suất quang tùy chỉnh; khởi động lại cổng/thiết bị theo lịch trình do người dùng định nghĩa
1x Đầu vào nguồn 9–54VDC rộng với mạch tăng áp tích hợp,
• Đầu vào 12V → đầu ra PoE 60W
• Đầu vào 24V → đầu ra PoE 90W• Đầu vào 48V → đầu ra PoE 90W
►56IEEE 802.3af/at PoE+
1x► 1 X cổng cáp quang 100/1000BASE-X SFP
► Cô lập VLAN một chạm và
► Bảo vệ chống sét lan truyền 6KV trên tất cả các cổng►
1xChỉ số kỹ thuật của Bộ chuyển mạch Ethernet PoE++ Công nghiệp Mini AI Thông minh được Quản lýBộ chuyển mạch PoE+ Công nghiệp Mini AI Thông minh với Bộ tăng áp cho Hệ thống năng lượng mặt trờiChế độ truy cập
1xSFP 100/1000BASE-X tới
3x
|
|
||
|
IEEE802.3af/a |
tEthernetTiêu chuẩnTuân thủ tiêu chuẩn IEEE 802.3 EthernetIEEE 802.3u Fast EthernetIEEE 802.3ab Gigabit Ethernet |
|
|
IEEE 802.3x Kiểm soát luồng Full-Duplex |
||
|
IEEE 802.3az Energy Efficient Ethernet (EEE) |
Loại xử lý |
|
|
Store-and-Forward |
||
|
Tốc độ lọc chuyển tiếp |
||
|
14.880pps (10Mbps) |
||
|
148.800pps (100Mbps) |
||
|
1.488.000pps (1000Mbps) |
Bộ nhớ đệm gói tin |
|
|
1 Mbit |
Độ dài gói tin tối đa |
|
|
9K Bytes |
||
|
Khả năng chuyển mạch |
||
|
10Gbps/không chặn |
PC (Hỗ trợ MacOS, Windows) |
|
|
Trình duyệt MacOS: |
Microsoft Edge 89+ (Ngày phát hành: 2021-03-04 hoặc phiên bản mới hơn) |
|
|
Google Chrome 89+ (Ngày phát hành: 2021-03-02 hoặc phiên bản mới hơn) |
Opera 75+ (Ngày phát hành: 2021-03-24 hoặc phiên bản mới hơn) |
|
|
Trình duyệt Windows: |
||
|
Microsoft Edge 89+ (Ngày phát hành: 2021-03-04 hoặc phiên bản mới hơn) |
Không hỗ trợ iOS) Ứng dụng di động (Android) Hỗ trợ tất cả điện thoại di động Android và máy tính bảng Android |
|
|
(Hỗ trợ Android, |
Không hỗ trợ iOS) Ứng dụng di động (Android) Hỗ trợ tất cả điện thoại di động Android và máy tính bảng Android |
|
|
Ứng dụng iPhone di động (iOS) Không hỗ trợ iPhone hoặc iPadChức năng AI Smart Managed |
||
|
Trạng thái bảng dịch vụ |
Nhiệt độ |
|
|
Điện áp |
Dòng điện |
|
|
Trạng thái cổng RJ45 |
||
|
Trạng thái liên kết |
Tốc độ |
|
|
VLAN |
||
|
Điện áp cấp PSE |
||
|
Công suất tiêu thụ PSE |
Gán chân nguồn |
|
|
Ứng dụng của Bộ chuyển mạch Ethernet PoE++ Công nghiệp Mini AI Thông minh được Quản lý |
||
|
Thông số tiêu chuẩn PoE |
||
|
Tiêu chuẩn PoE |
||
|
Đầu vào (V) |
||
|
Dòng điện (A) |
||
Đầu ra (V)
|
Công suất (W) |
|||||||
|
Chân PoE |
|
Chế độ |
IEEE802.3af/at |
af/at |
9-12 |
5 |
48V |
|
60 |
Chế độ A&B |
Chế độ A&B |
Gen2 |
48-56 |
5 |
Base-X SFP tới |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
Chế độ A&B |
Chế độ A&B |
Gen2 |
48-56 |
2.6756 |
Base-X SFP tới |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
|
Chế độ A&B |
Starlink PoE |
Gen2 |
48-56 |
2.6756 |
Base-X SFP tới |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
|
|
|
|
|
|
|
|
|
|
Gen3 |
48-56 |
Mô tả |
56 |
Bộ chuyển mạch công nghiệp AI Smart Managed 1 cổng |
1/2(+),3/6(-); 4/5(+),7/8(-) |
Base-X SFP tới |
|
|
Mô hình |
Mô tả |
LNK-AIMC103GMP-SFP |
Bộ chuyển mạch công nghiệp AI Smart Managed 1 cổng |
100/1000 |
Base-X SFP tới |
|
|
3
|
cổng |
10/100/1000BASE |
|
- |
TIEEE802.3at 30 W PoE+, Đầu vào nguồn DC 9V đến 54V, có Bộ tăng áp.Tùy chọn SFP► Vui lòng chọn SFP của bạn trên Trang Tùy chọn SFP của chúng tôi.► Mô-đun SFP phải được mua riêng.Tùy chọn lắp đặt► Giá đỡ DIN-Rail mặc định được bao gồm.Tùy chọn nguồn► |
|
Nguồn 120W/2.5A 48VDC. Dây hở cho khối đầu cuối |
► Nguồn điện phải được mua riêng. |
|
|
|
|
|
|
|
|
|
|
|
