Chi tiết sản phẩm
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: E-link
Chứng nhận: ROHS,FCC,CE
Số mô hình: LNK-IRS93-SC20
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 CÁI
Giá bán: negotiable
chi tiết đóng gói: Gói xuất khẩu tiêu chuẩn của bộ chuyển đổi cáp quang
Thời gian giao hàng: 5-12 NGÀY LÀM VIỆC
Điều khoản thanh toán: body{background-color:#FFFFFF} 非法阻断149 window.onload = function () { docu
Khả năng cung cấp: 1000 chiếc / tháng
từ khóa: |
Bộ chuyển đổi sợi nối tiếp công nghiệp |
cổng cáp quang: |
đầu nối SC |
Khoảng cách truyền: |
20km |
Chống sét lan truyền: |
1500W/giây |
Nhiệt độ hoạt động: |
-25°C đến +75°C |
vỏ bọc: |
Vỏ nhôm IP40 |
từ khóa: |
Bộ chuyển đổi sợi nối tiếp công nghiệp |
cổng cáp quang: |
đầu nối SC |
Khoảng cách truyền: |
20km |
Chống sét lan truyền: |
1500W/giây |
Nhiệt độ hoạt động: |
-25°C đến +75°C |
vỏ bọc: |
Vỏ nhôm IP40 |

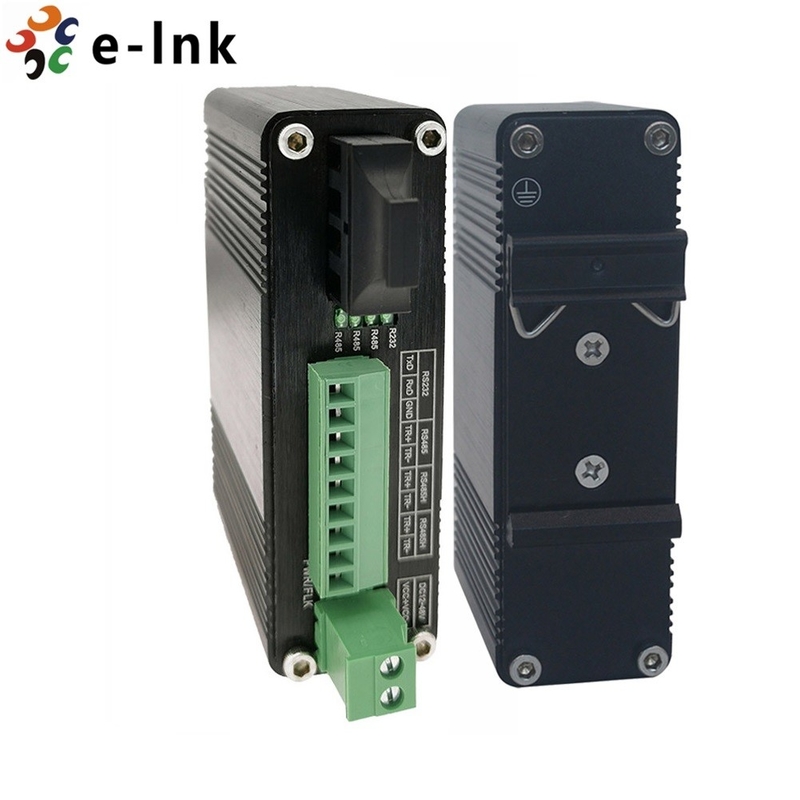

Modem chuyển đổi đa phương tiện sợi quang RS232 RS485 RS485 RS422 nối tiếp công nghiệp Chế độ đơn 20KM
Modem sợi quangNội dung đóng gói
► Modem sợi quang sê-ri LNK-IRS93 x 1
► Hướng dẫn bắt đầu nhanh x 1
► Giá treo tường hình chữ L x 1
Bộ chuyển đổi phương tiện công nghiệpCài đặt
Kết nối cổng cáp quang SC/ST (SC mặc định, ST tùy chọn)
Khái niệm đằng sau cổng và cáp SC/ST rất đơn giản.Giả sử bạn đang kết nối thiết bị I và II.Trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu.Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II sang thiết bị I, để truyền song công hoàn toàn.
Tất cả những gì bạn cần nhớ là kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II.Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một đường bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2 ).
CHÚ Ý:
1. Đây là sản phẩm Laser/LED loại 1.Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze.
2. Văn bản trên chỉ dành cho kết nối cổng sợi quang kép;nếu để kết nối một cổng sợi quang, chỉ cần sử dụng 1 sợi cáp để kết nối, không cần thông báo cho phía Tx hoặc Rx.
Bộ chuyển đổi đa phương tiện nối tiếp RS232 RS422 RS485Thành lập
a) Kết nối cổng RS232/422/485 của bộ chuyển đổi phương tiện với thiết bị nối tiếp bằng cáp nối tiếp.
b) Kết nối cáp quang từ thiết bị (bộ chuyển đổi phương tiện) ở đầu kia với đầu nối SC/ST.
c) Sau khi bật nguồn thiết bị, đèn báo PWR sẽ sáng.Nếu các chỉ báo không sáng, hãy kiểm tra kết nối nguồn điện.
d) Sau khi tất cả các cáp được kết nối chính xác, đèn báo sẽ sáng theo đèn LED trạng thái cổng
Thông tin đặt hàng bộ chuyển đổi dữ liệu sang cáp quang RS485
|
Người mẫu |
Sự mô tả |
|
LNK-IRS93-SC20 |
Nối tiếp công nghiệp RS232/RS485/RS422 , SC SM 1310nm, 20m |
|
Tùy chọn gắn kết |
► Đã cài đặt Giá đỡ DIN-Rail mặc định, Giá đỡ treo tường được bao gồm. |
|
Tùy chọn năng lượng |
► Bộ nguồn phải được mua riêng |
