Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ROHS,FCC,CE
Số mô hình: Dòng LNK-IRS
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: negotiable
chi tiết đóng gói: Gói xuất khẩu tiêu chuẩn Fiber Media Converter
Thời gian giao hàng: 5-12 ngày làm việc
Điều khoản thanh toán: T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp: 1000 chiếc / tháng
Từ khóa: |
Bộ chuyển đổi nối tiếp sang sợi quang |
Giao diện sợi quang: |
SFP, FC, SC hoặc ST |
Đầu vào nguồn: |
12~48VDC |
Sự tiêu thụ năng lượng: |
<6w |
Trọng lượng: |
0,55kg |
Kích thước (LxWxH): |
119 x 114 x 50mm |
Từ khóa: |
Bộ chuyển đổi nối tiếp sang sợi quang |
Giao diện sợi quang: |
SFP, FC, SC hoặc ST |
Đầu vào nguồn: |
12~48VDC |
Sự tiêu thụ năng lượng: |
<6w |
Trọng lượng: |
0,55kg |
Kích thước (LxWxH): |
119 x 114 x 50mm |
Công nghiệpRS232/RS485 hàng loạt/RS422Sợi quangModem
Ưu điểm của Fiber Modem
Thiết kế không có quạt và Din-Rail cho môi trường công nghiệp khắc nghiệt
Được xây dựng trong RS232 / 422 / 485 hai chiều (khối đầu cuối) cổng hàng loạt
Hỗ trợ cổng dữ liệu hàng loạt đa kênh: 4~16Ch RS232, 4~16Ch RS485 hoặc 2~8Ch RS422
Dữ liệu hàng loạt hoàn toàn minh bạch, tốc độ baud tự điều chỉnh, không cần thiết lập
Hỗ trợ SFP, FC, SC hoặc ST đa chế độ 2km, đơn chế độ 20km
Dữ liệu hàng loạt tốc độ cao có thể được sử dụng cho giao tiếp DMX512 trong điều khiển chiếu sáng sân khấu
Hỗ trợ điện áp đầu vào 12 ~ 48VDC
Hỗ trợ bảo vệ cực ngược
► IP40 Aluminum Case
-40 °C đến 80 °C (-40 °F đến 176 °F) Nhiệt độ hoạt động
Bảo hành 5 năm
Chỉ số kỹ thuật chuyển đổi phương tiện truyền thông sợi quang công nghiệp
| Giao diện sợi quang | |
| Giao diện sợi | SFP, FC, SC hoặc ST |
| Yêu cầu về cáp |
Multi-Mode: 50/125um, 62.5/125um Một chế độ: 9/125um |
| Cổng sợi | 1 Cổng sợi |
| Khoảng cách truyền |
Multi-Mode: 2km Chỉ một chế độ: 20km |
| Độ dài sóng | 1310nm/1490nm/1550nm |
| RS232 Serial Interface | |
| Giao diện vật lý | Máy trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | Tối đa 16Ch RS232 Hai hướng |
| Tín hiệu RS-232 | TxD, RxD, GND |
| Khoảng cách dây dẫn cổng hàng loạt (bố) | 15 mét. |
| Tỷ lệ Baud | 0 ~ 800kbps |
| RS422 Serial Interface | |
| Giao diện vật lý | Máy trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | Tối đa 8Ch RS422 hai chiều |
| Tín hiệu RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Khoảng cách dây dẫn cổng hàng loạt (bố) | 1000 mét |
| Tỷ lệ Baud | 0 ~ 800kbps |
| RS485 Serial Interface | |
| Giao diện vật lý | Máy trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | Tối đa 16Ch RS485 Hai chiều |
| Tín hiệu RS-485 | Dữ liệu+, Dữ liệu-, GND |
| Khoảng cách dây dẫn cổng hàng loạt (bố) | 1000 mét |
| Tỷ lệ Baud | 0 ~ 800kbps |
| Nhu cầu năng lượng | |
| Điện vào | 12~48VDC |
| Tiêu thụ năng lượng | < 6W |
| Bộ kết nối điện | Khối đầu cuối |
| Bảo vệ năng lượng | Bảo vệ cực ngược |
| Chỉ số LED | |
| PWR | Cung cấp điện |
| FL | Tình trạng liên kết sợi |
| Dữ liệu 1 ~ 16 | Dấu hiệu dữ liệu hàng loạt |
| Máy móc | |
| Kích thước (LxWxH) | 119 x 114 x 50mm |
| Trọng lượng | 0.55kg |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | DIN-Rail Mount |
| Môi trường | |
| Nhiệt độ hoạt động | -40°C đến 80°C (-40°F đến 176°F) |
| Nhiệt độ lưu trữ | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm làm việc | 5% ~ 95% (Không ngưng tụ) |
| MTBF | 216388 giờ |
| Chứng nhận theo quy định | |
| EMI | FCC Part15, CISPR (EN55022) lớp A |
| EMS |
Tiêu chuẩn B EN61000-4-3 (RS) Mức 3, tiêu chí A Tiêu chuẩn A EN61000-4-5 (Tăng cường) Mức 3, Tiêu chuẩn B EN61000-4-6 (CS) Mức 3, tiêu chí A |
| Động lực / Tự do / rung động |
Động lực: MIL-STD-810F Phương pháp 516.5 Tự do rơi: MIL-STD-810F Phương pháp 516.5 Động lực: MIL-STD-810F Phương pháp 514.5 C-1 & C-2 |
| Xanh | Phù hợp với RoHS |
| Chứng chỉ: | FCC, CE |
SFP Media ConverterTổng quan

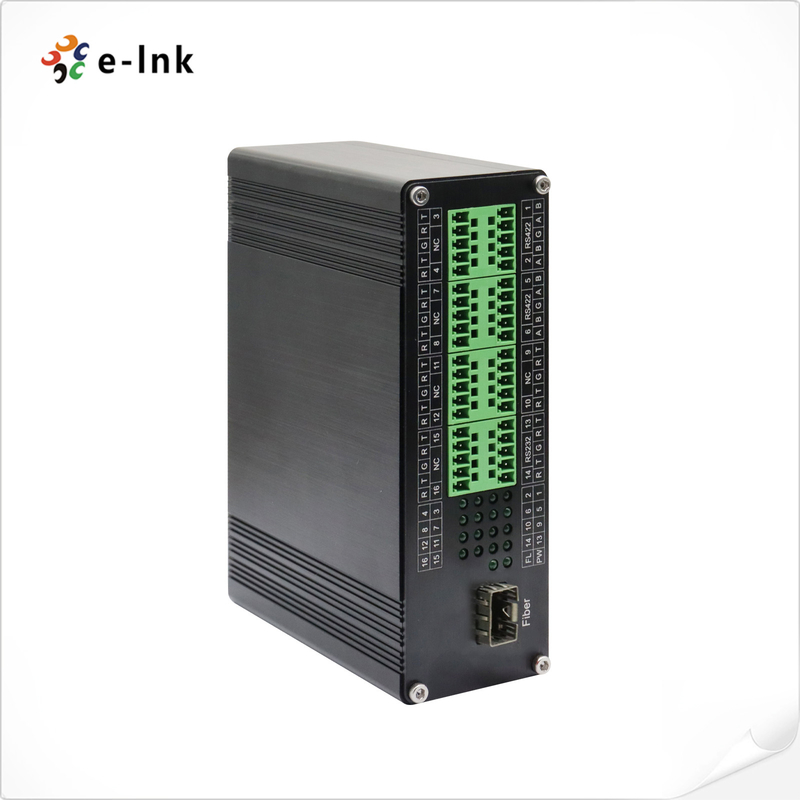

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiber. Nó hỗ trợ cổng dữ liệu chuỗi đa kênh: 4~16Ch RS232, 4~16Ch RS485 hoặc 2~8Ch RS422.8Ch RS485 + 4Ch RS422Nó có thiết kế Din-Rail Type để cung cấp cho người dùng một mục đích cài đặt và bảo trì dễ dàng trong bất kỳ môi trường công nghiệp khắc nghiệt nào.
Việc sử dụng truyền thông sợi quang giải quyết các vấn đề nhiễu điện từ, nhiễu vòng mặt đất và thiệt hại do sét.và bảo mật giao tiếp dữ liệu, và có thể được sử dụng rộng rãi trong các trường hợp kiểm soát công nghiệp, kiểm soát quy trình, kiểm soát chiếu sáng sân khấu và kiểm soát giao thông.
.
| Kênh dữ liệu | Tỷ lệ baud không có lỗi được đo (bps) |
Tỷ lệ baud tối đa được hỗ trợ (Kbps) |
Ứng dụng điển hình |
| 1 | 460800 | 800 | Hệ thống điều khiển ánh sáng sân khấu DMX512-500Kbps, giám sát an ninh, báo cháy, kiểm soát công nghiệp, vv |
| 2 | 460800 | 800 | Hệ thống điều khiển ánh sáng sân khấu DMX512-500Kbps, giám sát an ninh, báo cháy, kiểm soát công nghiệp, vv |
| 3 | 230400 | 250 | Giám sát an ninh, báo cháy, kiểm soát công nghiệp, v.v. |
| 4 | 230400 | 250 | Giám sát an ninh, báo cháy, kiểm soát công nghiệp, v.v. |
| 5 | 460800 | 800 | Hệ thống điều khiển ánh sáng sân khấu DMX512-500Kbps, giám sát an ninh, báo cháy, kiểm soát công nghiệp, vv |
| 6 | 460800 | 800 | Hệ thống điều khiển ánh sáng sân khấu DMX512-500Kbps, giám sát an ninh, báo cháy, kiểm soát công nghiệp, vv |
| 7 | 230400 | 250 | Giám sát an ninh, báo cháy, kiểm soát công nghiệp, v.v. |
| 8 | 230400 | 250 | Giám sát an ninh, báo cháy, kiểm soát công nghiệp, v.v. |
| 9 | 460800 | 500 | Hệ thống điều khiển ánh sáng sân khấu DMX512-500Kbps, giám sát an ninh, báo cháy, kiểm soát công nghiệp, vv |
| 10 | 460800 | 500 | Hệ thống điều khiển ánh sáng sân khấu DMX512-500Kbps, giám sát an ninh, báo cháy, kiểm soát công nghiệp, vv |
| 11 | 230400 | 250 | Giám sát an ninh, báo cháy, kiểm soát công nghiệp, v.v. |
| 12 | 230400 | 250 | Giám sát an ninh, báo cháy, kiểm soát công nghiệp, v.v. |
| 13 | 230400 | 250 | Giám sát an ninh, báo cháy, kiểm soát công nghiệp, v.v. |
| 14 | 230400 | 250 | Giám sát an ninh, báo cháy, kiểm soát công nghiệp, v.v. |
| 15 | 230400 | 250 | Giám sát an ninh, báo cháy, kiểm soát công nghiệp, v.v. |
| 16 | 230400 | 250 | Giám sát an ninh, báo cháy, kiểm soát công nghiệp, v.v. |
